O que é o centro de usinagem do eixo U?

O chamado eixo U refere-se ao método de processamento que só pode ser concluído por torno no passado e também pode ser concluído por centro de usinagem. Enquanto o fuso gira, a ferramenta pode ser controlada numericamente ao longo da direção radial. Portanto, a superfície e a superfície esférica podem ser usinadas com boa precisão. Como o processamento do torno também pode ser concluído com o centro de usinagem, o processo de usinagem também é intensivo.

Esses dois vídeos mostram dois recursos principais da usinagem do eixo U:

1. Uma faca pode ser usada para múltiplos propósitos;

2. Movimento radial no centro de usinagem, com função de torneamento.

A fresa do eixo U usada para processamento de peças complexas no centro de usinagem é composta por:

Fig. 1 Diagrama esquemático da transmissão da ferramenta do eixo U

O que é o eixo U?

Enquanto o cortador gira, a cabeça do cortador pode se mover radialmente ao longo da face final do porta-ferramentas. Esse tipo de eixo que pode atingir a precisão de 0,001 mm e se mover na direção radial sob o controle do NC é chamado de eixo U.

Figura 2

Que tipo de peça de trabalho a ferramenta do eixo U pode processar?

As peças de torneamento que podem ser processadas pelo centro de usinagem (processamento do círculo externo, processamento do furo interno, processamento da face final) e ferramentas do eixo U podem ser processadas; Também pode realizar processamento de superfície cônica, processamento radial, processamento de rosca, processamento de ranhura e assim por diante

Figura 3

Qual é o diâmetro máximo da ferramenta do eixo U?

O curso máximo da ferramenta do eixo U é fixo, mas a faixa de tamanho da peça Usinável pode ser expandida mudando o porta-ferramentas. O porta-ferramentas pode ser projetado arbitrariamente conforme necessário. Por exemplo, o diâmetro do furo da ferramenta de mandrilar pode ser alterado e a posição de instalação do cabeçote da ferramenta pode se desviar do centro.Figura 4 cálculo do deslocamento da ferramenta

O torneamento de superfície externa pode ser realizado pela ferramenta do eixo U?

O giro da superfície externa da peça de trabalho pode ser realizado ajustando a direção de instalação da cabeça de corte, ou seja, girando a cabeça de corte de volta para a instalação interna.

Figura 5 torneamento da superfície externa

As ferramentas do eixo U podem ser usadas para recortar e mandrilar?

Sim, conforme mostrado na figura: (avanço da máquina: TVU4 (BT40), material: fc25 (v = 80m/min), profundidade de corte: 6mm, avanço: 0,2mm/rot, material: S45C (v = 120m/min) , profundidade de corte: 4mm, avanço: 0,1mm/rot.)

Figura 6 corte e mandrilamento

Que precisão pode ser alcançada pela usinagem de ferramentas do eixo U?

Usando um conjunto de sistema automático de medição e compensação, os requisitos de tolerância de usinagem podem ser garantidos para alcançar a repetição de precisão de posicionamento de ± 3 μ m. Precisão de posicionamento ± 1,5 μm

Quanta circularidade o cortador do eixo U pode alcançar?

O caso mostrado na figura acima: a circularidade do cilindro reto é de 2,3 μ m. Redondeza do cone 2,6 μ M (condições de processamento: velocidade de rotação 1000 rpm, avanço: 0,06 mm/rev)Figura 7 usinagem de circularidade

Até agora, sabemos que para peças complexas, a prática tradicional é processar cada face, furo e coluna com uma ferramenta separada. O centro de usinagem com cortador de eixo U pode realizar todos os tipos de usinagem, desde que a peça de trabalho complexa seja fixada na mesa de peças de trabalho e a precisão também seja garantida. O desempenho específico é o seguinte:

1. O número de ferramentas de torneamento de mandrilamento pode ser reduzido. Uma ferramenta de eixo U é equivalente a várias ferramentas de mandrilamento

Figura 8

2. É fácil de ajustar e é usado para usinagem de peças com formas complexas. Para peças complexas, o método tradicional é girar e adicionar após o contrapeso. Agora usando o centro de usinagem com fresa do eixo U, as peças podem ser fixadas na bancada para usinagem.

Figura 9

3. A menos que a fresa do eixo U seja usada, o centro de usinagem não pode processar o cone interno. Veja o caso de processamento abaixo (material: S45C tamanho: φ sessenta × 30 condições de processamento velocidade do fuso: alimentação de 2300 rpm: 0,06 mm/rot precisão de processamento rugosidade da superfície: 4S)

Figura 10 usinagem da superfície cônica interna

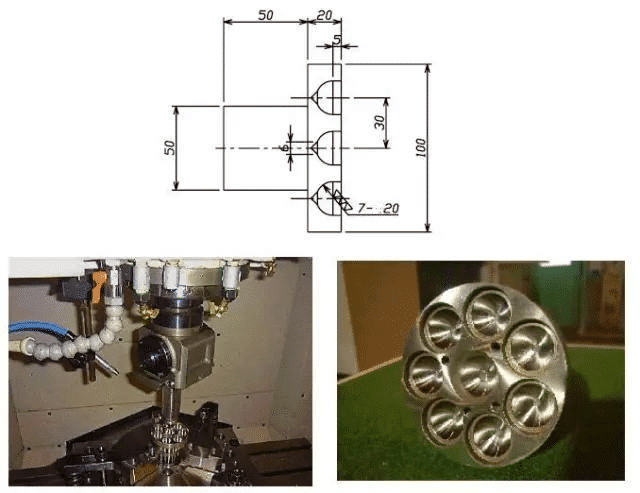

4. A menos que a fresa do eixo U seja usada, o centro de usinagem não pode processar a superfície esférica. Conforme mostrado na figura a seguir (material: scm414 dureza: hrc58 ~ 62 condições de processamento velocidade do fuso: avanço de 600 rpm: avanço de 0,05 mm/rotação) φ 0,1 mm precisão de usinagem forma φ 200,0278 + 0,033 (rugosidade da superfície: 2,5 s)Figura 11 usinagem de superfície esférica

5. Finalmente, o programa da ferramenta do eixo U também é muito simples. O formato (instrução de raio) é o mesmo do programa do torno. Usando G01 e G02, o cone R pode ser processado livremente.

Figura 12 desenho de processamento

Figura 13 procedimento de preparação
